گرفتن جی‌کد و انتخاب پست‌پروسسور برای NC Studio، DSP و Mach3 در Aspire

Q: دستگاه فایل را باز میکند ولی طرح خیلی کوچک یا بزرگ است؟

پست اینچی و میلیمتری را اشتباه انتخاب کردهای.

یکی از پرتکرارترین سؤال‌ها در گروه‌های CNC فارسی این است: «فایل رو با چه پسوندی بگیرم که دستگاهم بخونه؟». جواب، انتخاب پست‌پروسسور درست است. پست‌پروسسور مسیر ابزار را به زبان کنترلر دستگاهت ترجمه می‌کند.

نمودار توضیحی دیکات

کدام پست برای کدام کنترلر؟

کنترلر	پست در Aspire	پسوند رایج
NC Studio قدیمی	NC_Studio	‎.txt
Weihong و NC Studio جدید	Weihong	‎.nc
Mach3 و Mach4	Mach2/3 Arcs (mm)	‎.txt یا ‎.tap
کنترلر دستی DSP	پستی که سازنده یا فروشنده می‌دهد (اغلب G-code mm)	‎.nc یا ‎.tap

همیشه نسخهٔ میلی‌متری (mm) را انتخاب کن، مگر اینکه دستگاه اینچی باشد. اگر مطمئن نیستی، از فروشندهٔ دستگاه فایل پست را بگیر.

ذخیرهٔ جی‌کد

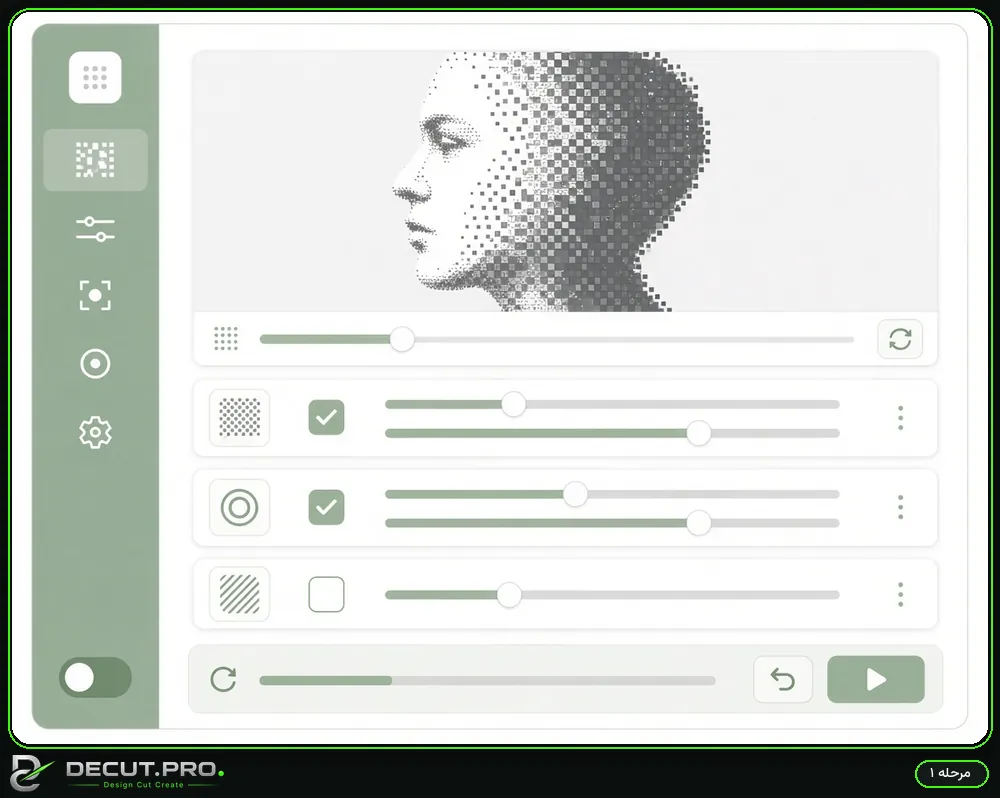

مسیرها را انتخاب کن

در پنل Toolpaths، مسیرهایی را که با یک فرز کار می‌کنند با هم ذخیره کن. اگر ATC نداری، برای هر فرز یک فایل جدا بگیر.

پست را انتخاب و ذخیره کن

در پنجرهٔ Save Toolpath(s)، پست مناسب را از لیست انتخاب کن و ذخیره کن. نام فایل را کوتاه، انگلیسی و بدون فاصله و علامت خاص بگذار، چون بعضی کنترلرها اسم فارسی یا اسم دارای فاصله را نمی‌خوانند.

پست سفارشی یا تغییر پسوند

فایل پست سفارشی (‎.pp) را در پوشهٔ PostP نرم‌افزار کپی کن و برنامه را دوباره باز کن. برای تغییر پسوند پیش‌فرض، Vectric خط FILE_EXTENSION را در فایل ‎.pp توضیح داده است. قبل از ویرایش، از فایل اصلی نسخهٔ پشتیبان بگیر.

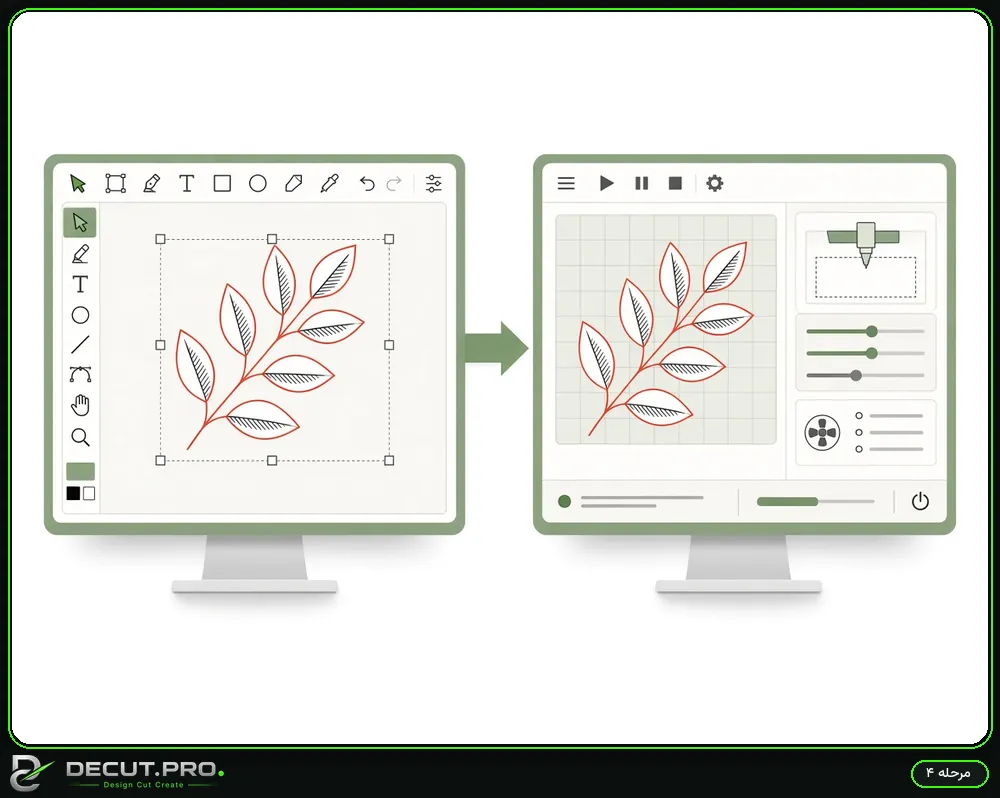

تست امن روی دستگاه

فایل را با فلش یا شبکه به کنترلر ببر. در اجرای اول، Z را بالاتر از قطعه صفر کن (مثلاً ۲۰ میلی‌متر بالاتر) یا اجرای آزمایشی بدون اسپیندل بزن تا مسیر، ابعاد و جهت را ببینی. بعد صفر واقعی را بگذار.

سوالات متداول

دستگاه فایل را باز می‌کند ولی طرح خیلی کوچک یا بزرگ است؟

پست اینچی و میلی‌متری را اشتباه انتخاب کرده‌ای.

پیغام خطای «کد ناشناخته» می‌دهد؟

پست با کنترلر جور نیست؛ مثلاً پست Mach3 دستوراتی دارد که کنترلر DSP نمی‌شناسد. پست مخصوص کنترلرت را بگیر.
