کورلدراو محبوب‌ترین نرمافزار طراحی در کارگاه‌های لیزر ایران است. سه دقیقه تنظیم درست، از نیم ساعت عیب‌یابی روی دستگاه جلوگیری می‌کند.
۱) واحد سند
از منوی Tools → Options → Document → Rulers واحد را میلی‌متر بگذار. این اولین و مهم‌ترین کار است؛ اگر اینچ بماند، قطعه ۲۵ برابر بزرگ‌تر بیرون می‌آید.
۲) تبدیل متن به منحنی
هر متن را انتخاب کن و Ctrl+Q (Convert to Curves) بزن. فونت روی دستگاه نصب نیست و متن بدون تبدیل، جابه‌جا یا ناپدید می‌شود. قبل از تبدیل، یک کپی از لایهٔ متنی نگه دار.

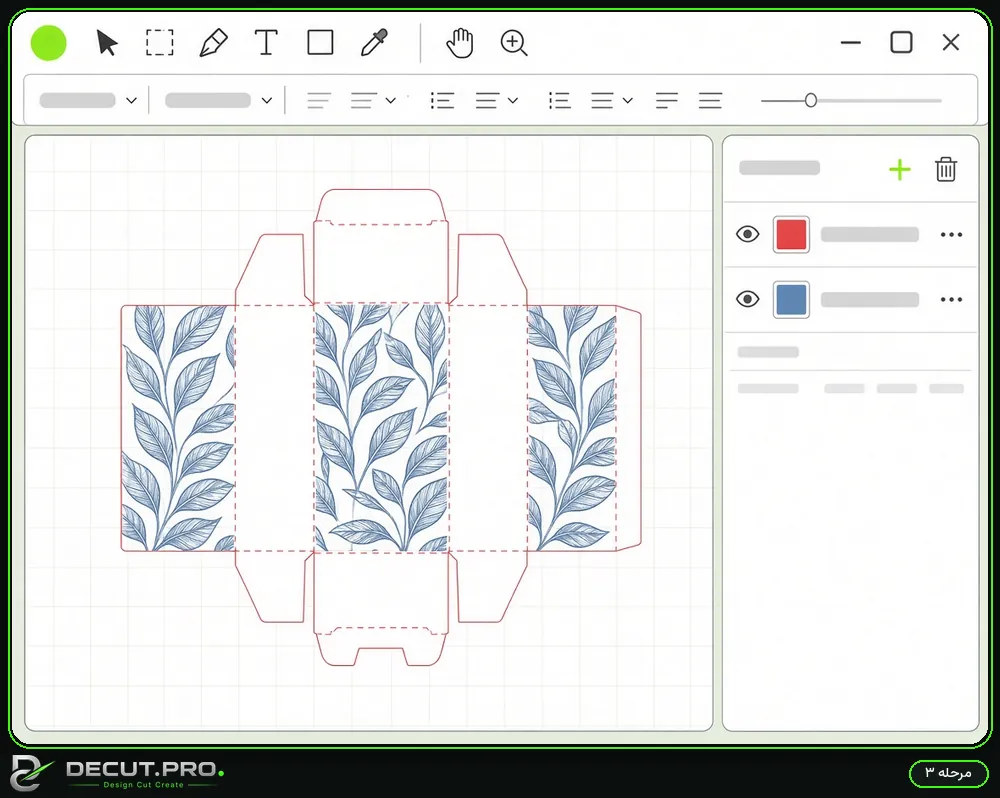

۳) لایه‌بندی حکاکی و برش
دو لایه بساز: Cut و Engrave. خط برش قرمز نازک (Hairline) و حکاکی آبی. ترتیب کار دستگاه: اول حکاکی، بعد برش داخلی، آخر برش محیط. لایه‌بندی درست، مونتاژ را نجات می‌دهد.
۴) پاک‌سازی فایل
- خطوط روی‌هم:
Object → Shaping → Boundaryیا حذف دستی - مسیرهای باز: ابزار
Virtual Segment Deleteو بستن باJoin Curves - گره‌های اضافی:
Reduce Nodesتا دستگاه روان‌تر حرکت کند
۵) خروجی
File → Export → DXF با نسخهٔ AutoCAD 2000 یا بالاتر. گزینهٔ «Text as curves» را روشن بگذار و بعد از خروجی، فایل را دوباره باز کن و اندازه‌ها را چک کن.
خطاهای رایج
| مشکل | علت |
|---|---|
| قطعه بزرگ/کوچک است | واحد سند یا تنظیم مقیاس در خروجی |
| متن نیست | تبدیل به منحنی نشده |
| دستگاه دو بار یک مسیر را می‌برد | خطوط تکراری |
| برش ناقص در گوشه‌ها | گره‌های اضافی و سرعت بالا |
قاعدهٔ واحد، لایه و منحنی
سه کار در نرمافزار، سه خطای رایج را حذف می‌کند: واحد را میلی‌متر کن، حکاکی و برش را در لایهٔ جدا بگذار و همهٔ متن‌ها را به منحنی تبدیل کن.
خروجی DXF نسخهٔ R12 بیشترین سازگاری را دارد؛ اگر نرم‌افزارت نسخهٔ جدید می‌دهد و دستگاه قدیمی است، فایل را به R12 تبدیل کن.
چک‌لیست گام‌به‌گام
- واحد سند را میلی‌متر کن
- حکاکی و برش را لایه‌بندی کن
- متن‌ها را به منحنی تبدیل کن
- خطوط تکراری را حذف کن
- خروجی DXF بگیر و دوباره باز کن
در عمل: سه دقیقه پیش از خروجی
- واحد سند را ببین (باید میلی‌متر باشد).
- لایه‌ها: Cut و Engrave جدا؛ رنگ خط برش Hairline.
- متن‌ها را انتخاب و به منحنی تبدیل کن.
- خطوط روی‌هم را با Weld یا Unite یکی کن.
- خروجی DXF بگیر و فایل را دوباره باز کن.
- یک خط ۱۰۰ میلی‌متری در گوشه بگذار و ابعاد را چک کن.
این شش مرحله کمتر از سه دقیقه وقت می‌گیرد و بیشتر خطاهای «فایل باز نشد» و «اندازه غلط» را حذف می‌کند.
سوالات متداول
برای شروع کدام نرمافزار؟
کورلدراو در ایران رایجتر است؛ برای گزینهٔ رایگان، اینکاسکیپ.
چرا متن روی دستگاه نیست؟
متن به منحنی تبدیل نشده و فونت روی دستگاه نصب نیست.
خروجی DXF با چه نسخهای؟
R12 سازگارترین است.
