«یک گوشهٔ میز خوب می‌بُرد و گوشهٔ دیگر نه» یا «بعد از جابهجایی دستگاه توان افت کرده». این‌ها تقریباً همیشه یعنی آینه‌ها از تنظیم خارج شده‌اند. اصل کار ساده است: آینه‌ها را به ترتیب مسیر پرتو تنظیم کن و همیشه آینهٔ قبلی را بپیچان تا ضربه روی آینهٔ بعدی وسط بنشیند.
⚠️ هنگام الاین، درب باز است. عینک مخصوص CO₂ بزن، با توان کم و پالس کوتاه کار کن و دستت را هرگز در مسیر پرتو نگذار.
الاین به ترتیب مسیر پرتو
آینهٔ ۱: پرتو تیوب را وسط بنشان

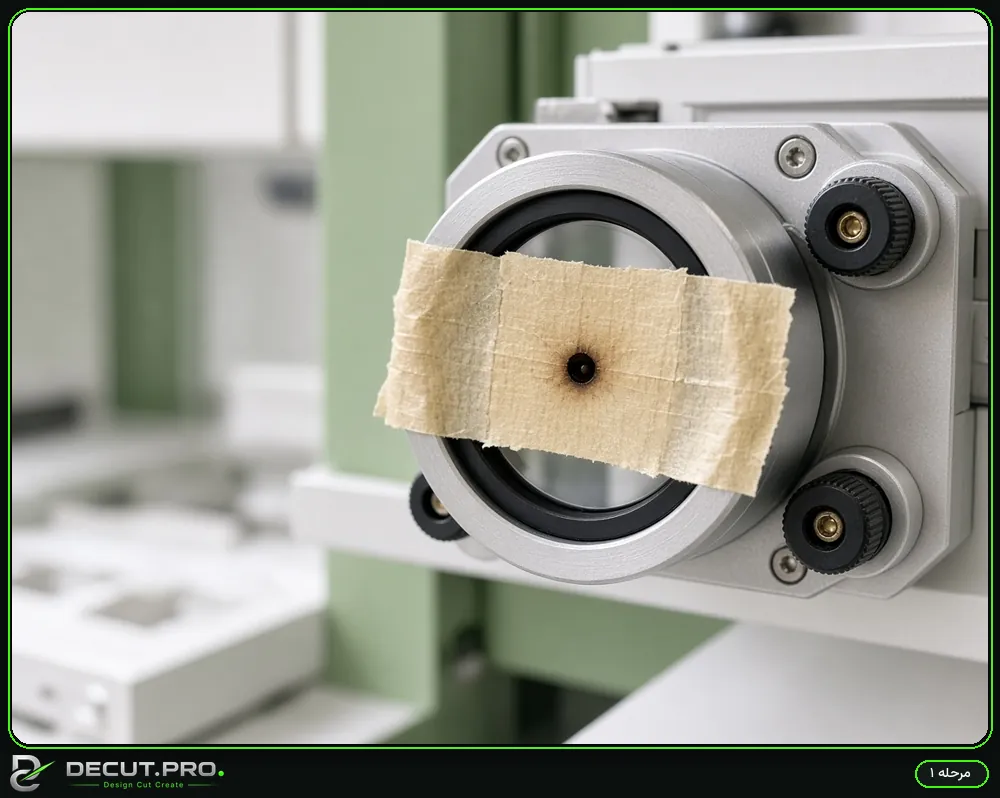

یک تکه چسب کاغذی روی دهانهٔ نگه‌دارندهٔ آینهٔ ۱ بچسبان و با دکمهٔ Pulse یک ضربهٔ کوتاه بزن. رد سوختگی باید نزدیک وسط باشد. اگر نیست، موقعیت یا پایه‌های تیوب را تنظیم کن.
آینهٔ ۲: نزدیک و دور
چسب را روی دهانهٔ آینهٔ ۲ بگذار. محور Y را نزدیک آینهٔ ۱ ببر و پالس بزن، بعد آن را به دورترین نقطه ببر و دوباره پالس بزن. با پیچ‌های آینهٔ ۱ تنظیم کن تا دو رد روی هم بیفتند.

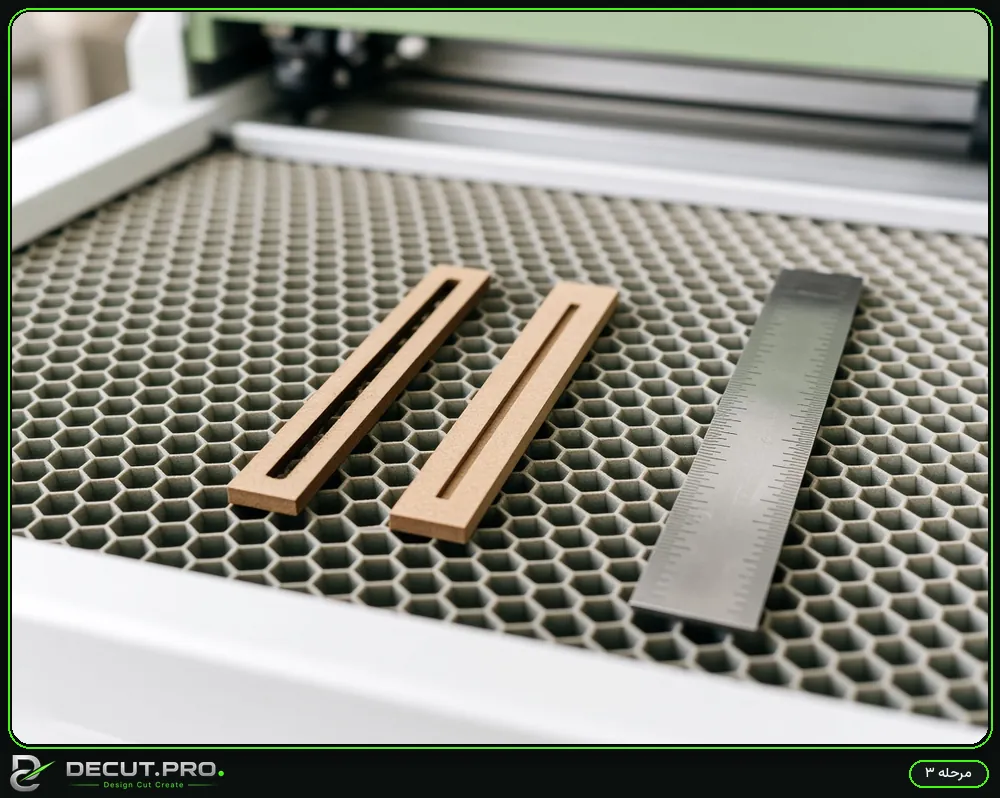

آینهٔ ۳: چپ و راست
همین کار را برای آینهٔ ۳ انجام بده: هد را در محور X به نزدیک‌ترین و دورترین نقطه ببر و با پیچ‌های آینهٔ ۲ تنظیم کن تا دو رد روی هم بیفتند.
مرکز هد و چهار گوشه
چسب را زیر نازل بگذار و پالس بزن؛ رد باید وسط دهانهٔ نازل باشد. اگر نیست، آینهٔ ۳ را تنظیم کن. در آخر، در چهار گوشه و وسط میز پالس بزن. همهٔ ردها باید در یک نقطه باشند. اگر در یک گوشه جابه‌جا می‌شوند، همان محور را دوباره بررسی کن.
تمیزکاری لنز و آینه
دستگاه را خاموش کن. لنز و آینه‌ها را با گوش‌پاک‌کن تمیز و الکل ایزوپروپیل (یا محلول مخصوص) به آرامی و در یک جهت پاک کن. با دستمال کاغذی و فشار زیاد پاک نکن؛ پوشش آینه خط می‌افتد. لنز ترک‌خورده یا دارای لکهٔ سوخته را عوض کن. هنگام نصب، طرف محدب لنز رو به بالا است.
سوالات متداول
هر چند وقت یک بار الاین کنم؟
بعد از جابهجایی دستگاه، تعویض تیوب یا آینه، و هر وقت قدرت برش در یک ناحیه از میز افت کرد. تمیزکاری لنز را با توجه به حجم کار، گاهی حتی روزانه انجام بده.
رد پالس دوتایی یا هلالی است؛ چرا؟
پرتو به لبهٔ دهانهٔ آینه یا نازل برخورد میکند. معمولاً آینهٔ ۳ یا ارتفاع هد تنظیم نیست. مسیر را از آینهٔ ۱ دوباره بررسی کن.
منابع و مطالعهٔ بیشتر
- Boss Laser — CO2 mirror & beam alignment
- OMTech — Laser engraver mirror alignment: how to align a CO2 laser beam
- SA Lasers — Tube and mirror alignment in CO2 lasers
- LaserUser — Fourth-corner alignment error
- EMP Laser — 5 point test
