عیب‌یابی کیفیت پرینت سه‌بعدی: جابه‌جایی لایه، موج‌دار شدن (Ringing)، نوار Z، پای فیل، کم‌خروجی و جدا شدن لایه‌ها

Q: خطوط ریز عمودی روی دیواره چیست؟

این حالت به VFA معروف است و معمولاً به سرعت و موتورها مربوط است. تست VFA در OrcaSlicer سرعت مناسب را نشان میدهد.

قبل از دست بردن در ده تنظیم، ظاهر ایراد را دقیق نگاه کن. هر ایراد علت‌های مشخصی دارد. هر بار فقط یک تنظیم را عوض کن و دوباره تست بزن.

جدول سریع

ایراد	ظاهر	علت‌های رایج	راه‌حل
Layer shift	لایه‌ها یک‌باره کج می‌شوند	تسمهٔ شل، پیچ پولی شل، برخورد نازل	سفت کردن تسمه و پولی، Z-hop حدود ۰٫۲ تا ۰٫۳
Ringing / Ghosting	موج کنار گوشه‌ها	شتاب و سرعت زیاد، تسمه شل، بدنه لق	کاهش شتاب، Input shaping
Z-banding	نوارهای افقی منظم	میله یا پیچ Z، مهرهٔ خارج از مرکز، نوسان دما	بررسی مکانیک Z، کالیبرهٔ PID
Elephant’s foot	پهن شدن لایه‌های اول	نازل خیلی نزدیک، فلوی زیاد لایهٔ اول	بالاتر بردن Z-offset، کم کردن فلوی لایهٔ اول
Under-extrusion	دیوارهٔ نازک و سوراخ‌دار	گرفتگی، دمای کم، E-steps، قطر فیلامنت	رفع گرفتگی، کالیبرهٔ فلو
Layer separation	ترک بین لایه‌ها	دمای کم، خنک شدن زیاد، سرعت زیاد	دمای بیشتر، فن کمتر، سرعت کمتر

عیب‌یابی مکانیکی

تسمه و پولی

تسمه را با انگشت بکش. باید سفت باشد، ولی نه زیاد. پیچ‌های ریز پولی روی شفت موتور را چک کن. پولی شل علت کلاسیک جابه‌جایی لایه است.

چرخ‌ها و بدنه

در پرینترهایی با چرخ V-slot، مهرهٔ خارج از مرکز (Eccentric) را تنظیم کن. حرکت کالسکه باید روان و بدون لقی باشد. پیچ‌های بدنه را سفت کن، چون بدنهٔ لق باعث Ringing می‌شود.

Input shaping و سرعت

تنظیم شتاب و Input shaping در اسلایسر و فریمور

اگر پرینتر Input shaping دارد (Klipper یا پرینترهای نسل جدید)، کالیبره‌اش کن. وگرنه شتاب را در اسلایسر کم کن. برای موج‌دار شدن، اول شتاب را کم کن، نه سرعت را.

تست و مقایسه

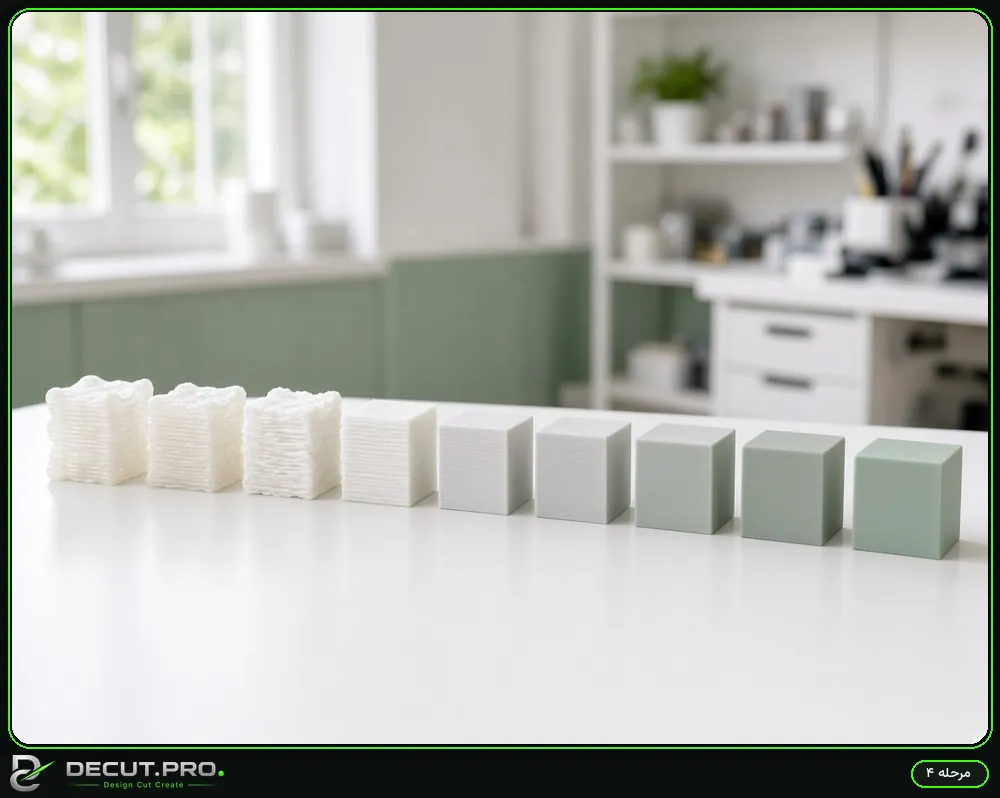

بعد از هر تغییر، یک مکعب یا قطعهٔ تست کوچک بزن و کنار قبلی بگذار. این کار نشان می‌دهد کدام تغییر واقعاً اثر داشته است.

سوالات متداول

پرینت سطح خوبی دارد ولی ابعاد دقیق نیست؟

اول فلو را کالیبره کن (کالیبراسیون). بعد اگر لازم بود، جبران ابعاد (XY compensation) اسلایسر را تنظیم کن.

خطوط ریز عمودی روی دیواره چیست؟

این حالت به VFA معروف است و معمولاً به سرعت و موتورها مربوط است. تست VFA در OrcaSlicer سرعت مناسب را نشان می‌دهد.
