هولدر، واسط بین اسپیندل و تیغه است. در سیستم ATC، هولدر یک مخروط استاندارد دارد و با دو دکمهٔ کششی در شفت قفل می‌شود؛ به همین دلیل تعویض ابزار چند ثانیه طول می‌کشد و طول ابزار هم تکرارپذیر می‌ماند.
ER32 یا هولدر مستقیم
هولدر با کولت ER32 انعطاف‌پذیر است: هر تیغه با قطر ۳ تا ۲۰ میلی‌متر را می‌گیرد. هولدرهای مستقیم (مثل فلت یا بالناز یکپارچه) صلب‌تر و دقیق‌ترند ولی هر کدام فقط یک نوع ابزار را می‌گیرند. در کارگاه چوب، ترکیب چهار هولدر ER32 و دو هولدر فلت، تقریباً همهٔ نیازها را پوشش می‌دهد.
مخروط، حساس‌ترین سطح دستگاه
مخروط هولدر و داخل شفت باید بدون هیچ خراشی باشند. یک برادهٔ ریز یا ضربهٔ ناشی از افتادن هولدر روی زمین، هم‌محوری را در حد صدم میلی‌متر به‌هم می‌زند و لرزش ابزار را چند برابر می‌کند. هولدر را همیشه در جای مخصوص خودش (فورک مجله) نگه دار.
فیش فنی
| نام لاتین | Tool Holder BT30 / ER32 Collet Chuck |
|---|---|
| کاربرد | نگهداری تیغه با مخروط استاندارد در اسپیندل ATC؛ تعویض سریع ابزار بدون تنظیم مجدد طول. |
| انواع و مدل‌ها | BT30-ER32 · BT30-ER20 · BT30 فلت (Shell Mill) · BT30 بالناز · BT30 مته · ISO30 معادل · HSK63F |
| جنس و مشخصات | مخروط ۷/۲۴ · تعادل تا ۱۸۰۰۰ دور · دقت هم‌محوری ۰٫۰۰۵ mm · بدنهٔ فولاد سخت‌کاری‌شده · رزوهٔ نگه‌دارندهٔ دکمه‌ای |
| بازار ایران | هولدر BT30 چینی در بازار موجود است؛ کیفیت مخروط و تعادل آن تعیین‌کننده است. هولدرهای ارزان در دور بالا لرزش می‌دهند. |
| بازهٔ قیمت | BT30-ER32 از ۲ میلیون · BT30 فلت از ۳ میلیون · پول‌استاد از ۱ میلیون · ست کولت ER32 از ۲ میلیون تومان (پاییز ۱۴۰۴). |
| جایگزین | کولت ER32 مستقیم در اسپیندل معمولی (بدون ATC). هولدر HSK برای دور و دقت بالاتر. |
| تأمین در ایران | اسپیندل BT30: ۴ تا ۸ هفته واردات (موجودی داخلی کم و پرنوسان). هولدر BT30: ۲ تا ۴ هفته. مجلهٔ ابزار: ساخت داخل ۲ تا ۳ هفته (تراشکاری) + ایندکسر وارداتی. سیلندر و شیر: موجود. |
برندها
- REGO-FIX — سوئیس
- Techniks — آمریکا
- Vertex — تایوان
- چینی (بازار ایران)
تأمین‌کننده در ایران
- prolinecnc.ir — اسپیندل و ملزومات
- cncparts.ir — قطعات CNC
- ساخت داخل: تراشکاری و ساخت مجلهٔ ابزار
- pneumatic-hub.com — سیلندر و شیر
✓ مزایا
- تعویض ابزار بدون تنظیم طول
- تکرارپذیری بالا
- استاندارد جهانی
- تنوع زیاد برای هر نوع تیغه
- عمر طولانی با نگهداری
✗ معایب
- گران نسبت به کولت ساده
- مخروط خراشیده، هم‌محوری را از بین می‌برد
- نیاز به پول‌استاد برای تنظیم
- هولدر ناتراز در دور بالا لرزش می‌دهد
مخروط را هرگز روی میز فلزی نگذار.
بعد از هر بار تمیزکاری، با پارچهٔ بدون پرز مخروط را پاک کن.
تصاویر

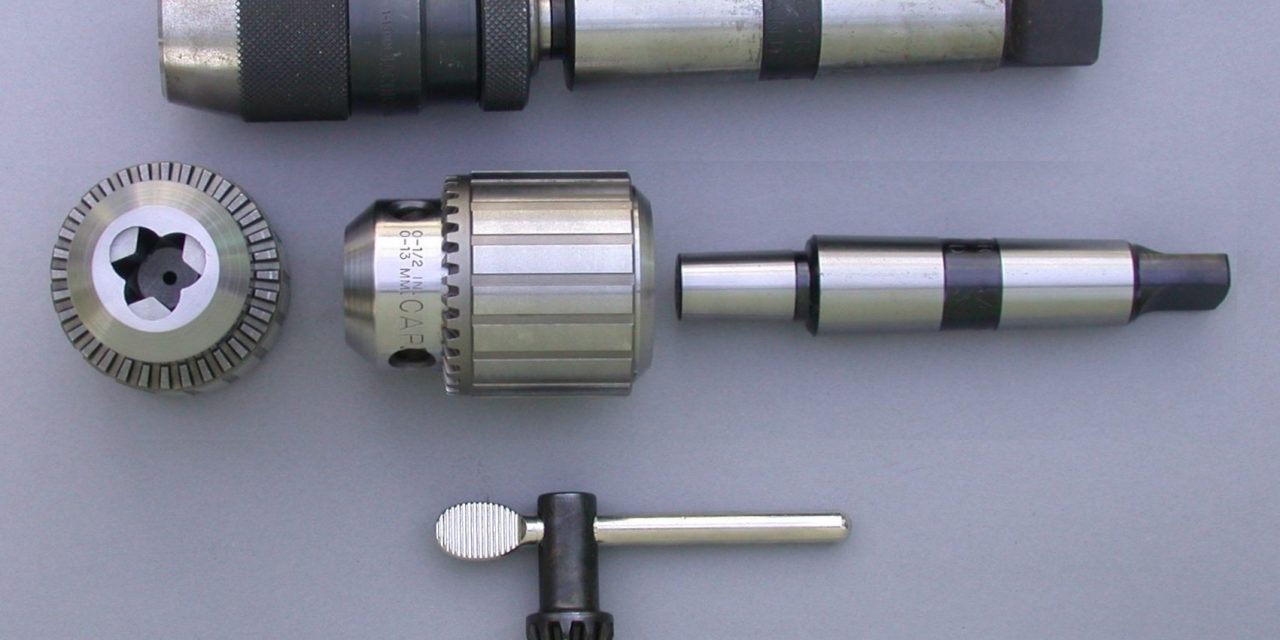

تصویر: ویکی‌پدیا — Machine taper · https://en.wikipedia.org/wiki/Machine_taper
پرسش‌های متداول
ER32 چه قطری می‌گیرد؟
تا ۲۰ میلی‌متر؛ برای CNC چوب بیش از کافی است.
پول‌استاد لازم است؟
برای ATC بله؛ کنترلر باید بداند نوک ابزار کجاست وگرنه عمق برش غلط می‌شود.
