روتاری و محور چهارم CNC: کالیبرهٔ گام بر درجه، مرکز کردن قطعه و جی‌کد Wrapped در Aspire

محور A زاویه‌ای است، پس واحدش گام بر درجه است، نه گام بر میلی‌متر. گام بر درجه = (گام موتور در هر دور با میکرواستپ × نسبت گیربکس) ÷ ۳۶۰ مثال Mark Lindsay: ۳۲۰۰ × ۶ = ۱۹۲۰۰ ÷ ۳۶۰ = ۵۳٫۳۳۳. قطر قطعه این عدد را تغییر نمی‌دهد.

روی سه‌نظام و بدنهٔ ثابت یک علامت هم‌راستا بزن و دستور ‎`G0 A360` را اجرا کن. علامت‌ها باید دقیقاً روی هم برگردند. اگر نه، گام بر درجه یا نسبت گیربکس را دوباره بررسی کن.

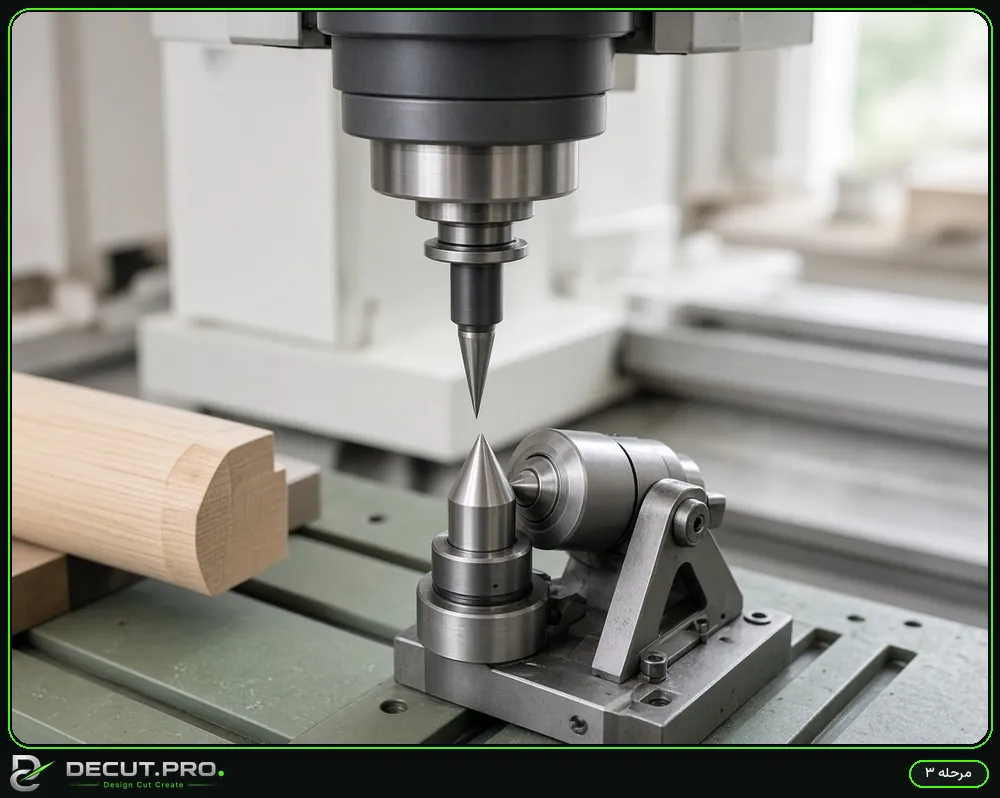

روتاری را با گانتری گونیا کن. فرز وی را بالای نوک مرغک ببر و مرغک را طوری تنظیم کن که دقیقاً زیر نوک فرز باشد. در دفترچهٔ WinCNC، Z0 روی خط مرکز محور قرار می‌گیرد؛ نوک فرز را روی نوک مرغک بگذار و Z را صفر کن. قطعه را طوری ببند که خط مرکزش با مرکز محور یکی باشد.

در Aspire از Wrapped Job Setup (یا تنظیمات Rotary در نسخه‌های جدید) قطر و طول قطعه را وارد کن و مرکز استوانه را صفر Z بگذار. طرح را مثل یک کار تخت طراحی و مسیردهی کن. موقع ذخیره، پست Wrapped متناسب با کنترلرت را انتخاب کن (X2A یعنی محور X به A تبدیل می‌شود و Y2A یعنی Y). Vectric توضیح می‌دهد که این پست‌ها مسیر تخت را دور محور «می‌پیچند». X و Y را روی مرکز علامت‌گذاری‌شدهٔ قطعه صفر کن و A0 را هم تنظیم کن.
