کورل‌دراو رایج‌ترین نرم‌افزار طراحی برای لیزر در ایران است. بیشتر کارهای آماده‌سازی فایل با چند ابزار پایه انجام می‌شود. این آموزش آن ابزارها را با کاربرد واقعی در برش و حکاکی نشان می‌دهد. برای شروع کلی کار با کورل، راهنمای کورل‌دراو را ببین.
قانون مهم: مبدأ و مقصد
در ابزارهای Shaping، اول شیء مبدأ (Source) را انتخاب کن، بعد با Shift شیء مقصد (Target) را. نتیجه رنگ و خط دور مقصد را می‌گیرد. این ابزارها از منوی Object › Shaping یا نوار ویژگی‌ها در دسترس‌اند.
ابزارها با کاربرد

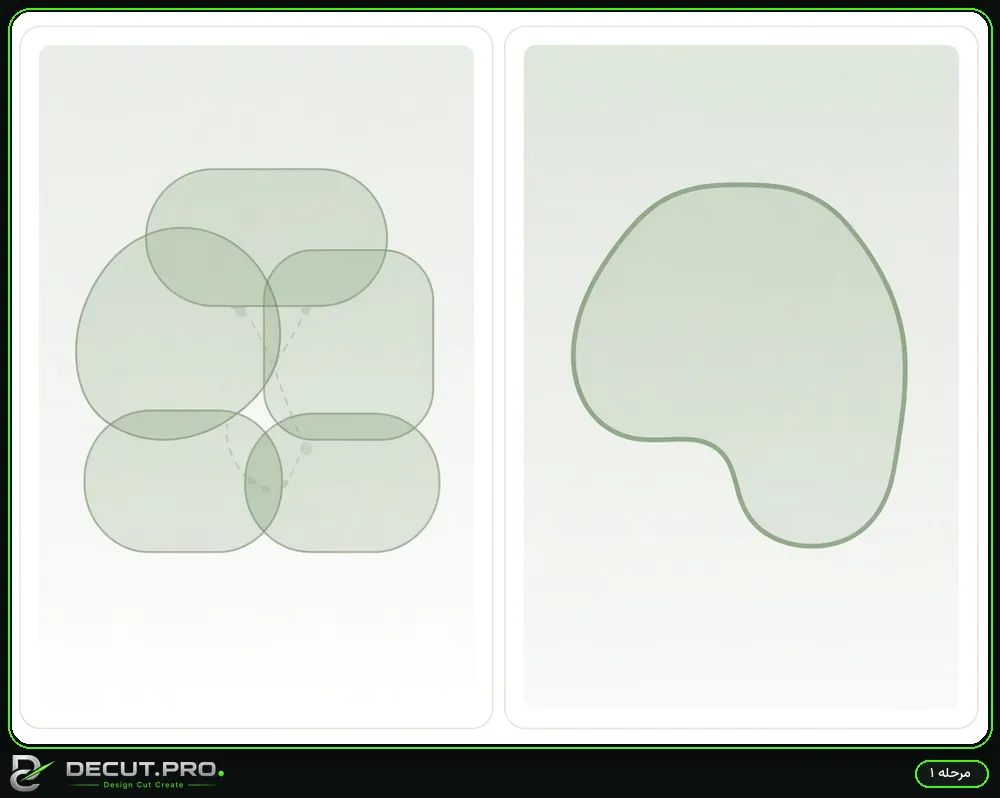

Weld: یکی کردن
Weld چند شکل همپوشان را به یک خط دور تبدیل می‌کند. برای اسم‌های خوشنویسی‌شده یا حروف به‌هم‌چسبیده که باید یکپارچه برش بخورند ضروری است. بدون Weld، لیزر خطوط داخلی همپوشان را هم می‌بُرد و حروف تکه‌تکه می‌شوند.
Trim و Intersect
Trim شکل مبدأ را از مقصد کم می‌کند، مثلاً برای ساخت جای اتصال یا سوراخ. Intersect فقط بخش مشترک دو شکل را نگه می‌دارد. برای فیت کردن طرح داخل قاب مناسب است.
Contour: دورگیری
از Effects › Contour، حالت Outside یا Inside، تعداد Steps را ۱ و Offset دلخواه را تنظیم کن. با این ابزار برای اسم یا لوگو قاب دور یا پایه بساز. بعد روی آن راست‌کلیک کن و Break Contour Apart بزن تا دورگیری به شیء مستقل تبدیل شود.
Break apart و Convert outline
Break Apart (Ctrl+K) اجزای یک شیء ترکیبی را جدا می‌کند و Combine (Ctrl+L) دوباره ترکیبشان می‌کند. Convert Outline to Object (Ctrl+Shift+Q) خط دور ضخیم را به شکل بسته تبدیل می‌کند. وقتی خطی را با ضخامت کشیده‌ای و حالا باید برش بخورد یا پر حکاکی شود، از این دستور استفاده کن.
سوالات متداول
Weld کار نمیکند؟
شاید یکی از اشکال متن است یا گروه شده است. اول متن را با Ctrl+Q به منحنی تبدیل کن و گروه را باز کن (Ungroup).
بعد از Weld بخشهای داخلی حرف پر شد؟
داخل حروفی مثل «ه» یا «و» یک مسیر مستقل است. شاید آن را اشتباهی حذف کرده باشی. یا با Break Apart جدا کردهای و دوباره باید Combine کنی.
منابع و مطالعهٔ بیشتر
- Corel Discovery Center — How to weld, trim and combine objects
- CorelDRAW Help — Welding and intersecting objects
- Corel Discovery Center — Using the Contour tool
- CorelDRAW Help — Contour objects
