مسیر باز و خط تکراری در DXF: شناسایی و رفع

فایل اینچی بوده؛ واحد را میلیمتر کن.

فایل را باز کن و ابعاد را با خط مرجع ۱۰۰ میلیمتری چک کن.

اگر برش دور تا دور انجام شده ولی قطعه جدا نمی‌شود، تقریباً همیشه یک مسیر باز کوچک در فایل هست — معمولاً چند صدم میلی‌متر که با چشم دیده نمی‌شود.

در کورل: ابزار Virtual Segment Delete را روی لبه‌ها بکش؛ نقطه‌های باز مشخص می‌شوند.
در ایلاستریتور: Object → Path → Join با فاصلهٔ تحمل کوچک.
در اینکاسکیپ: Path → Combine بعد Break Apart و بررسی.

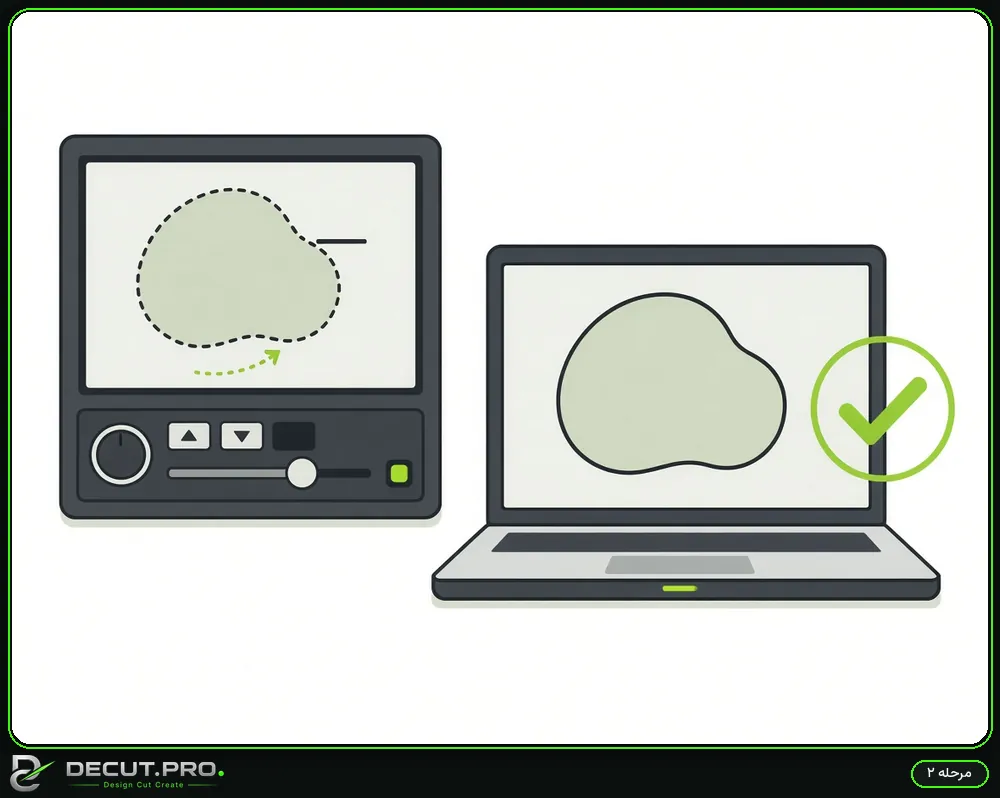

در بعضی دستگاه‌ها تنظیم «Close path» یا «Contour» وجود دارد که مسیر را می‌بندد؛ ولی راه اصولی، بستن مسیر در فایل است.

دو خط روی هم یعنی دو بار حرارت: لبه می‌سوزد و زمان هدر می‌رود. ابزارهای پاک‌سازی: در کورل Weld و در ایلاستریتور Pathfinder → Unite.

نمودار توضیحی دیکات

فایل سالم یعنی برش سالم

سه چیز در فایل باید درست باشد: واحد، مسیرهای بسته و مقیاس. اگر یکی مشکل داشته باشد، هیچ تنظیمی روی دستگاه جبرانش نمی‌کند.

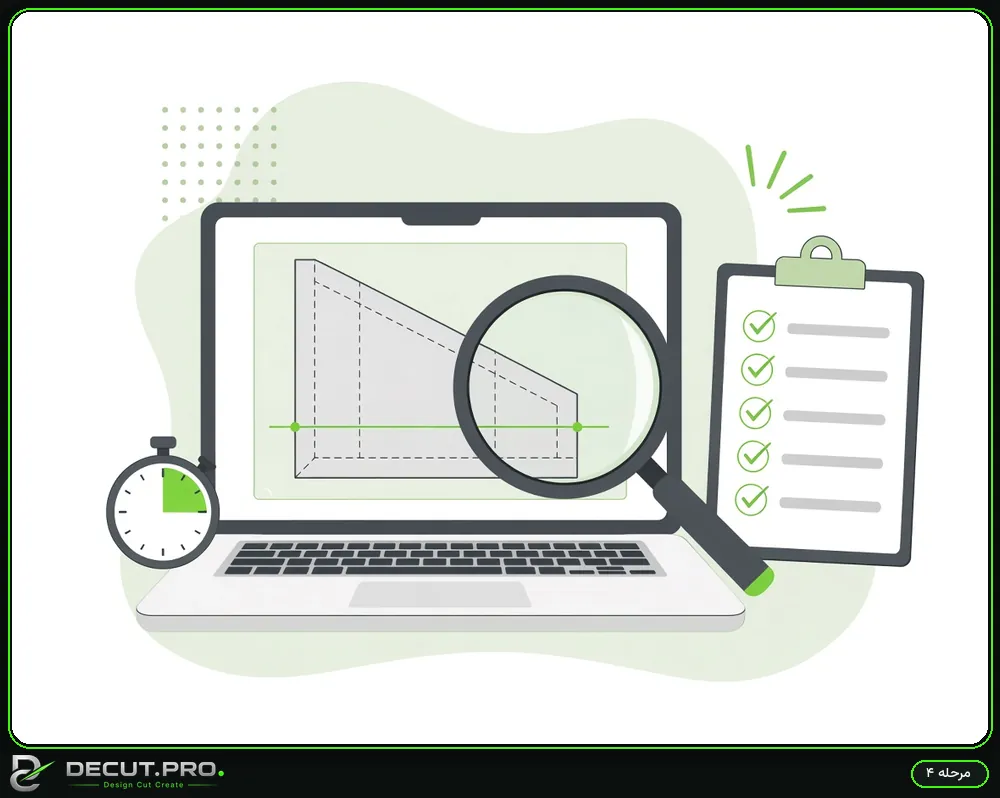

روش تست بدون دستگاه: رنگ پرشده بزن؛ هر ناحیه‌ای که پر نشد، مسیر باز دارد. برای واحد هم یک خط ۱۰۰ میلی‌متری در فایل بگذار.

اگر یکی از این پنج مورد رد شد، فایل را به دستگاه نفرست؛ اول در نرم‌افزار اصلاحش کن.
