اگر قطعه‌ات دقیقاً ۲۵٫۴ برابر بزرگ‌تر یا کوچک‌تر از طراحی بیرون آمد، فایل اینچی بوده و میلیمتر خوانده شده (یا برعکس). این خطا آن‌قدر رایج است که تقریباً هر کارگاهی یک‌بار به آن می‌خورد.
تشخیص سریع
- اندازهها ۲۵٫۴ برابر → اینچ ↔ میلیمتر
- اندازهها ۱۰ برابر → سانتی‌متر ↔ میلیمتر
- اندازهها ۱۰۰۰ برابر → متر ↔ میلیمتر
ریشهٔ مشکل
در DXF فیلد $INSUNITS واحد را تعیین می‌کند: کد ۴ = میلیمتر، ۵ = سانتی‌متر، ۱ = اینچ. اگر این فیلد ۰ (نامشخص) باشد، دستگاه فرض خودش را می‌گذارد.
راه‌حل قطعی
- فایل را با تحلیل DXF باز کن و واحد و ابعاد واقعی را ببین.
- اگر واحد اشتباه بود، در نرم‌افزار مقیاس را اصلاح کن (نه در دستگاه).
- یک خط مرجع ۱۰۰ میلیمتری در فایل بگذار؛ در آینده هم‌یشه با آن کنترل کن.
فایل سالم یعنی برش سالم
سه چیز در فایل باید درست باشد: واحد، مسیرهای بسته و مقیاس. اگر یکی مشکل داشته باشد، هیچ تنظیمی روی دستگاه جبرانش نمی‌کند.
روش تست بدون دستگاه: رنگ پرشده بزن؛ هر ناحیه‌ای که پر نشد، مسیر باز دارد. برای واحد هم یک خط ۱۰۰ میلیمتری در فایل بگذار.
چک‌لیست گام‌به‌گام
- واحد فایل را چک کن
- مسیرهای باز را ببند
- خطوط روی‌هم را حذف کن
- خط مرجع ۱۰۰ میلیمتری بگذار
در عمل: بازرسی فایل در ۶۰ ثانیه

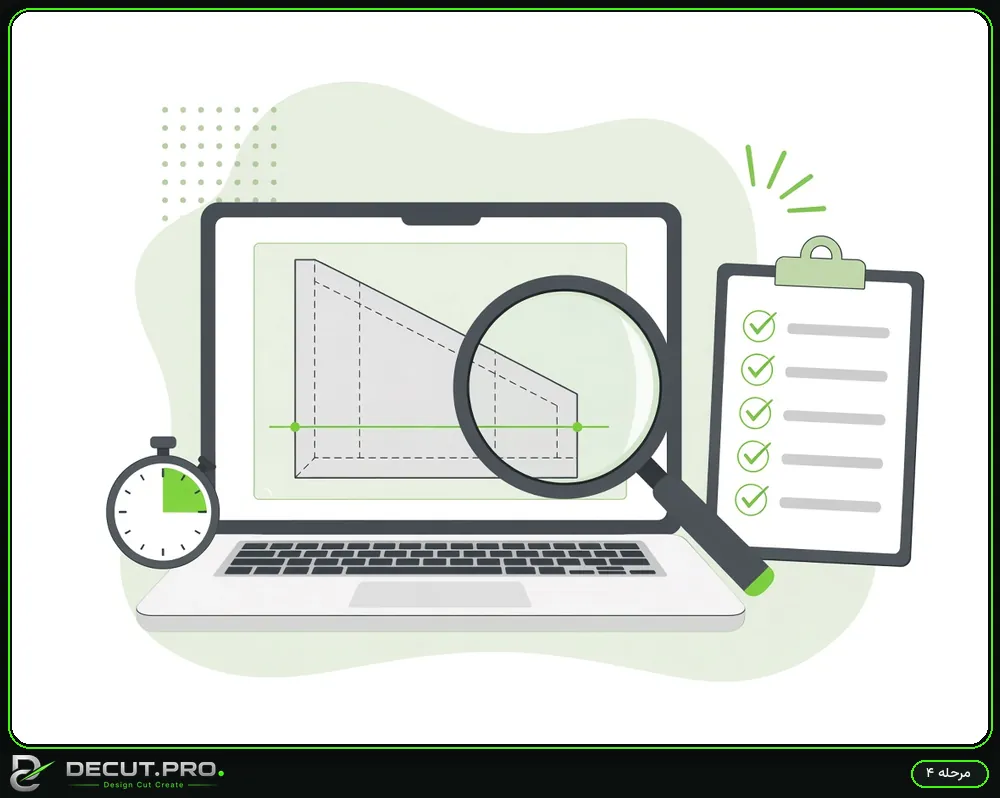

بازرسی فایل در ۶۰ ثانیه
- واحد: خط ۱۰۰ میلیمتری را اندازه بگیر.
- مسیرها: رنگ پرشده بزن، ناحیهٔ پرنشده = مسیر باز.
- تکرار: خطوط روی‌هم را حذف کن.
- مقیاس: بزرگ‌ترین قطعه را با ابعاد تخت برش مقایسه کن.
- لایه: حکاکی و برش جدا باشد.
اگر یکی از این پنج مورد رد شد، فایل را به دستگاه نفرست؛ اول در نرم‌افزار اصلاحش کن.
سوالات متداول
چرا قطعه جدا نمی‌شود؟
یک مسیر باز کوچک در فایل هست؛ با رنگ پرشده پیدایش کن.
اندازهها ۲۵٫۴ برابر شده؟
فایل اینچی بوده؛ واحد را میلیمتر کن.
از سالم بودن فایل مطمئن شوم؟
فایل را باز کن و ابعاد را با خط مرجع ۱۰۰ میلیمتری چک کن.
