خطای ابعاد در لیزر: کوچک یا بزرگ بریدن، بیضی شدن دایره، پله‌پله و موج‌دار شدن خط

اندازه را در خود فایل چک کن. خروجی DXF ممکن است مقیاس اینچ و میلی‌متر را جابه‌جا کند (راهنمای واحد و مقیاس). اگر قطعه به‌طور یکنواخت حدود ۰٫۱ تا ۰٫۳ میلی‌متر کوچک‌تر است، علتش عرض شیار برش (Kerf) است و با آفست در نرم‌افزار جبران می‌شود، نه با کالیبره کردن موتور.

یک مربع بزرگ (مثلاً ۳۰۰×۳۰۰ میلی‌متر) فقط با یک خط ببُر و هر ضلع را دقیق اندازه بگیر. اگر یک محور ثابت کوتاه یا بلند است، در RDWorks در بخش Vendor Settings مقدار Step length (طول گام) همان محور را با این نسبت اصلاح کن: گام جدید = گام فعلی × (اندازهٔ طراحی ÷ اندازهٔ واقعی). رمز ورود به Vendor Settings در RDWorks معمولاً RD8888 است. قبل از هر تغییری از تنظیمات نسخهٔ پشتیبان بگیر.

اگر دایره در یک جهت فشرده شده است، همان محور گام اشتباه یا لقی دارد. اگر دایره بسته نمی‌شود یا در نقطهٔ شروع پله دارد، معمولاً تسمه شل است، پیچ پولی روی شفت موتور لق است، یا شتاب برای جرم هد زیاد است.

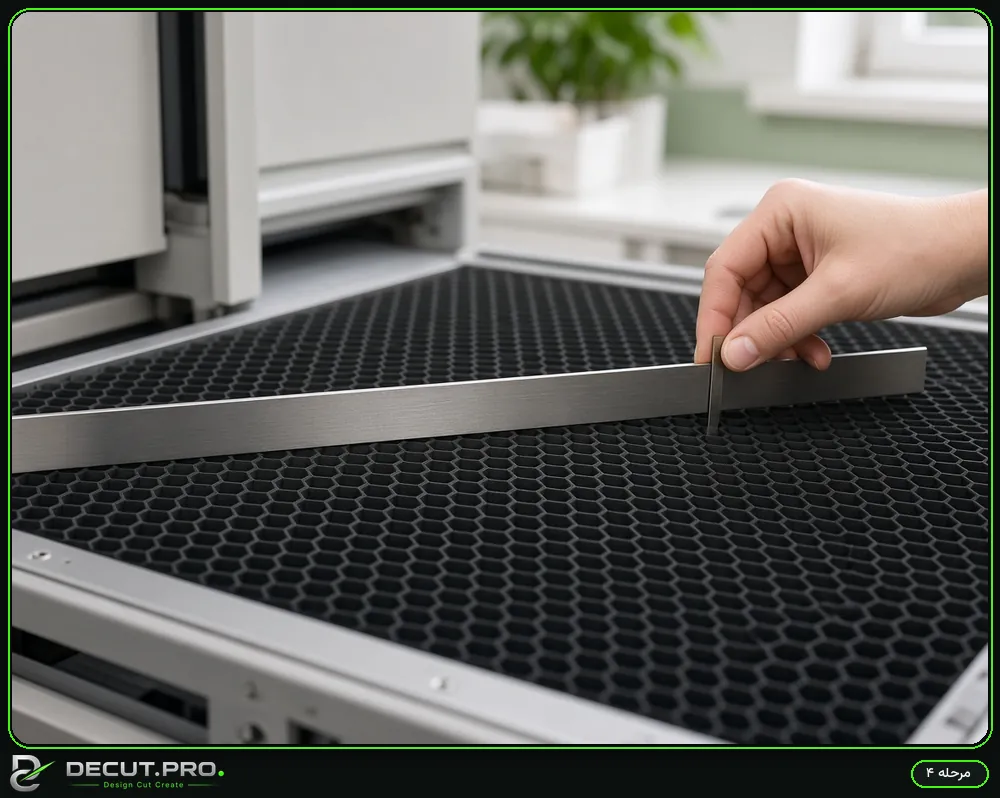

• پیچ آلن پولی روی شفت موتور را سفت کن. شلی آن رایج‌ترین علت پله‌پله شدن است.
• کشش تسمه فقط باید به اندازه‌ای باشد که دندانه‌ها هرز نروند. تسمهٔ خیلی سفت لرزش ایجاد می‌کند و بلبرینگ را زود خراب می‌کند.
• لقی هد روی ریل و لقی لنز در جای خودش را بررسی کن. لنز لق خط موج‌دار می‌دهد.
• تسمهٔ دو طرف محور Y باید هم‌کشش باشد.

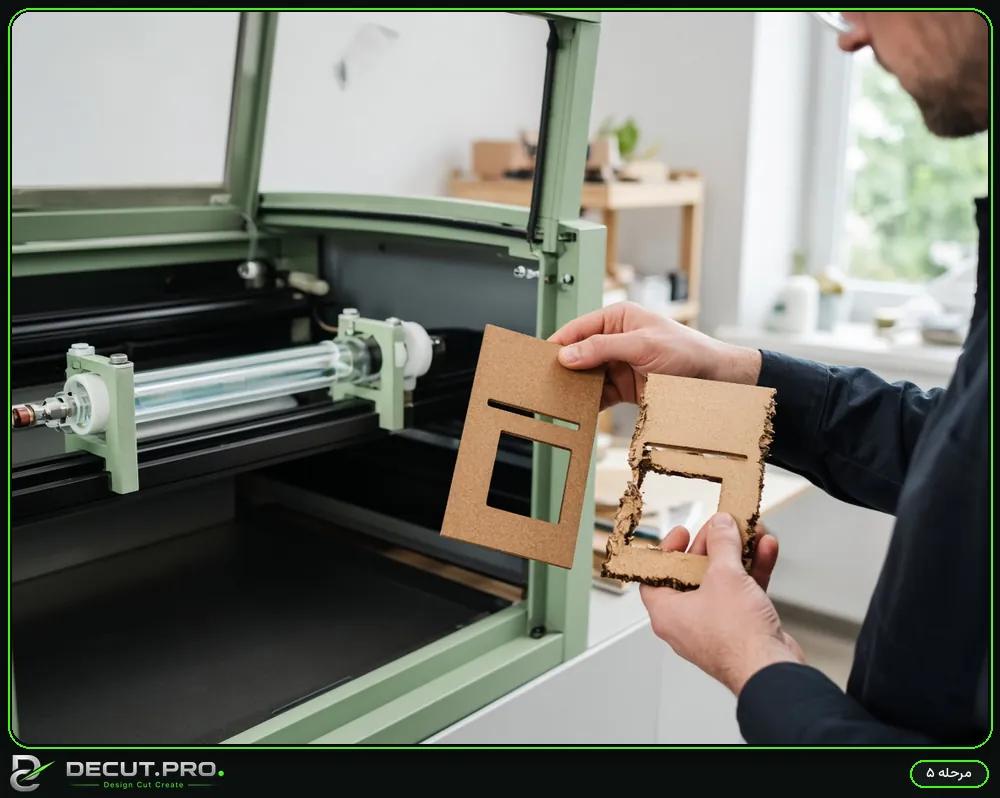

اگر موج فقط در سرعت بالا یا گوشه‌ها دیده می‌شود، شتاب و سرعت گوشه زیاد است. راهنمای شتاب و سرعت گوشه را ببین.
